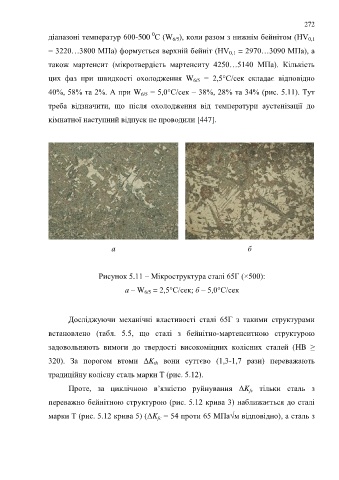

Page 272 - Кулик В.В.

272

0
діапазоні температур 600-500 С (W ), коли разом з нижнім бейнітом (НV
6/5
0,1
= 3220…3800 МПа) формується верхній бейніт (НV = 2970…3090 МПа), а
0,1
також мартенсит (мікротвердість мартенситу 4250…5140 МПа). Кількість

цих фаз при швидкості охолодження W = 2,5°С/сек складає відповідно
6/5
40%, 58% та 2%. А при W = 5,0°С/сек – 38%, 28% та 34% (рис. 5.11). Тут
6/5
треба відзначити, що після охолодження від температури аустенізації до

кімнатної наступний відпуск не проводили [447].

а б

Рисунок 5.11 – Мікроструктура сталі 65Г (×500):

а – W = 2,5°С/сек; б – 5,0°С/сек
6/5

Досліджуючи механічні властивості сталі 65Г з такими структурами

встановлено (табл. 5.5, що сталі з бейнітно-мартенситною структурою

задовольняють вимоги до твердості високоміцних колісних сталей (HB ≥

320). За порогом втоми ΔK вони суттєво (1,3-1,7 рази) переважають
th
традиційну колісну сталь марки Т (рис. 5.12).

Проте, за циклічною в’язкістю руйнування ΔK тільки сталь з
fc
переважно бейнітною структурою (рис. 5.12 крива 3) наближається до сталі

марки Т (рис. 5.12 крива 5) (ΔK = 54 проти 65 МПа√м відповідно), а сталь з
fc
