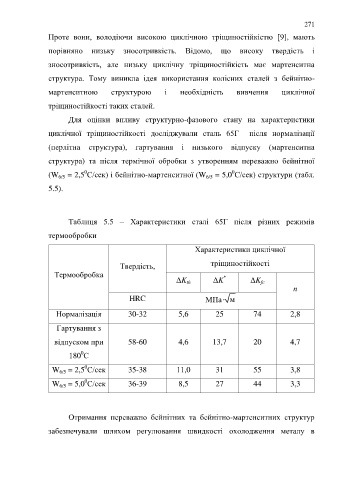

Page 271 - Кулик В.В.
P. 271

271

                  Проте  вони,  володіючи  високою  циклічною  тріщиностійкістю  [9],  мають

                  порівняно  низьку  зносотривкість.  Відомо,  що  високу  твердість  і

                  зносотривкість,  але  низьку  циклічну  тріщиностійкість  має  мартенситна

                  структура.  Тому  виникла  ідея  використання  колісних  сталей  з  бейнітно-

                  мартенситною          структурою         і    необхідність        вивчення        циклічної

                  тріщиностійкості таких сталей.

                         Для  оцінки  впливу  структурно-фазового  стану  на  характеристики

                  циклічної  тріщиностійкості  досліджували  сталь  65Г    після  нормалізації

                  (перлітна  структура),  гартування  і  низького  відпуску  (мартенситна

                  структура)  та  після  термічної  обробки  з  утворенням  переважно  бейнітної

                               0
                                                                                  0
                  (W  = 2,5 С/сек) і бейнітно-мартенситної (W  = 5,0 С/сек) структури (табл.
                                                                         6/5
                      6/5
                  5.5).




                         Таблиця  5.5  –  Характеристики  сталі  65Г  після  різних  режимів

                  термообробки

                                                                     Характеристики циклічної

                                           Твердість,                      тріщиностійкості
                    Термообробка
                                                                                *
                                                               ΔK           ΔK           ΔK
                                                                                             fc
                                                                   th
                                                                                                        n
                                              HRC                        МПа м

                     Нормалізація             30-32             5,6          25           74           2,8

                     Гартування з

                    відпуском при             58-60             4,6         13,7          20           4,7

                             0
                         180 С
                               0
                   W  = 2,5 С/сек             35-38            11,0          31           55           3,8
                      6/5
                               0
                   W  = 5,0 С/сек             36-39             8,5          27           44           3,3
                      6/5



                         Отримання  переважно  бейнітних  та  бейнітно-мартенситних  структур


                  забезпечували  шляхом  регулювання  швидкості  охолодження  металу  в
   266   267   268   269   270   271   272   273   274   275   276
