Page 269 - Кулик В.В.

269

мм) за режиму Г (рис. 5.7), тобто повністю корелює із втомною

довговічністю N (рис. 5.6). Режим Г забезпечує дисперсну мікроструктуру і
f
найменший розмір (d ) квазівідкольних фасеток (рис. 5.8 і рис. 5.10), який
f
характеризує приріст магістральної втомної тріщини. Наявність локальних

внутрішніх напружень зумовлює також формування вторинних мікротріщин

(l ) у зоні передруйнування. Вони найдовші за режиму Б і відсутні за
кр
режимів А і Г (рис. 5.9).

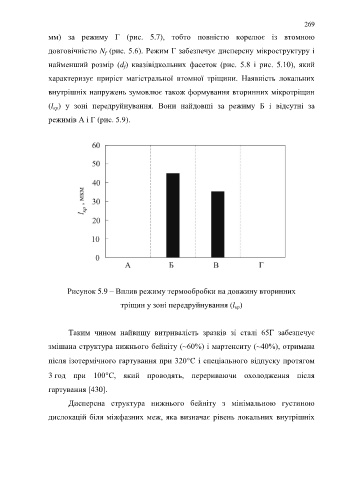

Рисунок 5.9 – Вплив режиму термообробки на довжину вторинних

тріщин у зоні передруйнування (l )
кр

Таким чином найвищу витривалість зразків зі сталі 65Г забезпечує

змішана структура нижнього бейніту (~60%) і мартенситу (~40%), отримана

після ізотермічного гартування при 320С і спеціального відпуску протягом

3 год при 100С, який проводять, перериваючи охолодження після

гартування [430].

Дисперсна структура нижнього бейніту з мінімальною густиною

дислокацій біля міжфазних меж, яка визначає рівень локальних внутрішніх
