Page 267 - Кулик В.В.
P. 267
267
режимом Г бейнітно-мартенситна структура з мінімальною густиною
5
дислокацій забезпечує ще більшу витривалість зразків (N = 1,25∙10 циклів),
f
майже у 2 рази вищу, ніж за традиційної трооститної структури сталі [460].

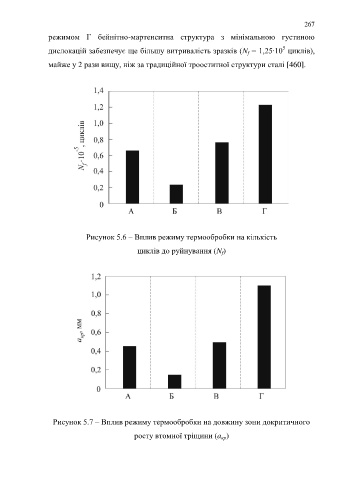

Рисунок 5.6 – Вплив режиму термообробки на кількість
циклів до руйнування (N )
f
Рисунок 5.7 – Вплив режиму термообробки на довжину зони докритичного
росту втомної тріщини (a )
кр
