Page 265 - Кулик В.В.

265

a б

в г

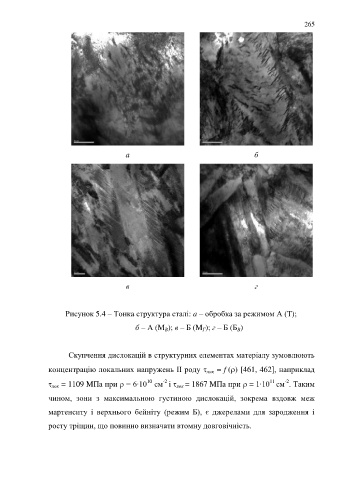

Рисунок 5.4 – Тонка структура сталі: a – обробка за режимом А (T);

б – A (M ); в – Б (M ); г – Б (Б )
Г
В
В

Скупчення дислокацій в структурних елементах матеріалу зумовлюють

концентрацію локальних напружень ІІ роду  = f () [461, 462], наприклад
лок
-2
11
 = 1109 MПa при  = 6∙10 см і  лок = 1867 MПa при  = 1∙10 см . Таким
10
-2
лок
чином, зони з максимальною густиною дислокацій, зокрема вздовж меж
мартенситу і верхнього бейніту (режим Б), є джерелами для зародження і
росту тріщин, що повинно визначати втомну довговічність.
