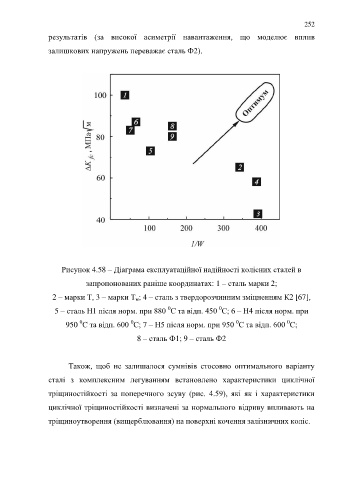

Page 252 - Кулик В.В.

252

результатів (за високої асиметрії навантаження, що моделює вплив

залишкових напружень переважає сталь Ф2).

Рисунок 4.58 – Діаграма експлуатаційної надійності колісних сталей в

запропонованих раніше координатах: 1 – сталь марки 2;

2 – марки Т, 3 – марки Т ; 4 – сталь з твердорозчинним зміцненням К2 [67],
м
0
0
5 – сталь Н1 після норм. при 880 С та відп. 450 С; 6 – Н4 після норм. при
0
0
0
0
950 С та відп. 600 С; 7 – Н5 після норм. при 950 С та відп. 600 С;
8 – сталь Ф1; 9 – сталь Ф2

Також, щоб не залишалося сумнівів стосовно оптимального варіанту

сталі з комплексним легуванням встановлено характеристики циклічної

тріщиностійкості за поперечного зсуву (рис. 4.59), які як і характеристики

циклічної тріщиностійкості визначені за нормального відриву впливають на

тріщиноутворення (вищерблювання) на поверхні кочення залізничних коліс.
