Page 247 - Кулик В.В.

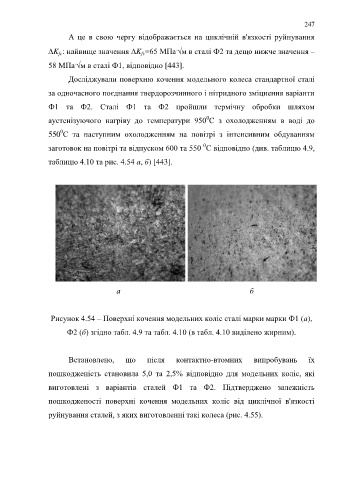

247

А це в свою чергу відображається на циклічній в'язкості руйнування

.
K : найвище значення K =65 МПа √м в сталі Ф2 та дещо нижче значення –
fc
fc
.
58 МПа √м в сталі Ф1, відповідно [443].
Досліджували поверхню кочення модельного колеса стандартної сталі

за одночасного поєднання твердорозчинного і нітридного зміцнення варіанти

Ф1 та Ф2. Сталі Ф1 та Ф2 пройшли термічну обробки шляхом

0
аустенізуючого нагріву до температури 950 С з охолодженням в воді до
0
550 С та наступним охолодженням на повітрі з інтенсивним обдуванням
0
заготовок на повітрі та відпуском 600 та 550 С відповідно (див. таблицю 4.9,
таблицю 4.10 та рис. 4.54 а, б) [443].

а б

Рисунок 4.54 – Поверхні кочення модельних коліс сталі марки марки Ф1 (а),

Ф2 (б) згідно табл. 4.9 та табл. 4.10 (в табл. 4.10 виділено жирним).

Встановлено, що після контактно-втомних випробувань їх

пошкодженість становила 5,0 та 2,5% відповідно для модельних коліс, які

виготовлені з варіантів сталей Ф1 та Ф2. Підтверджено залежність

пошкодженості поверхні кочення модельних коліс від циклічної в'язкості

руйнування сталей, з яких виготовленні такі колеса (рис. 4.55).
