Page 246 - Кулик В.В.
P. 246
246

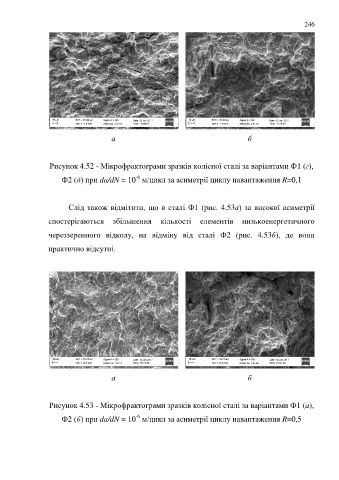

а б
Рисунок 4.52 - Мікрофрактограми зразків колісної сталі за варіантами Ф1 (г),
-6
Ф2 (д) при da/dN = 10 м/цикл за асиметрії циклу навантаження R=0,1
Слід також відмітити, що в сталі Ф1 (рис. 4.53а) за високої асиметрії
спостерігаються збільшення кількості елементів низькоенергетичного
череззеренного відколу, на відміну від сталі Ф2 (рис. 4.53б), де вони
практично відсутні.
а б
Рисунок 4.53 - Мікрофрактограми зразків колісної сталі за варіантами Ф1 (а),
-6
Ф2 (б) при da/dN = 10 м/цикл за асиметрії циклу навантаження R=0,5
