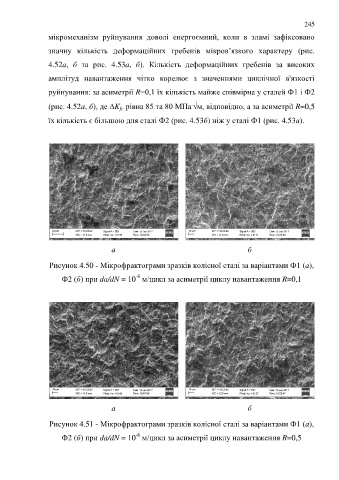

Page 245 - Кулик В.В.

245

мікромеханізм руйнування доволі енергоємний, коли в зламі зафіксовано

значну кількість деформаційних гребенів мікров’язкого характеру (рис.

4.52a, б та рис. 4.53a, б). Кількість деформаційних гребенів за високих

амплітуд навантаження чітко корелює з значеннями циклічної в'язкості

руйнування: за асиметрії R=0,1 їх кількість майже співмірна у сталей Ф1 і Ф2

.
(рис. 4.52а, б), де K рівна 85 та 80 МПа √м, відповідно, а за асиметрії R=0,5
fc
їх кількість є більшою для сталі Ф2 (рис. 4.53б) ніж у сталі Ф1 (рис. 4.53а).

а б

Рисунок 4.50 - Мікрофрактограми зразків колісної сталі за варіантами Ф1 (а),
-8
Ф2 (б) при da/dN = 10 м/цикл за асиметрії циклу навантаження R=0,1

а б

Рисунок 4.51 - Мікрофрактограми зразків колісної сталі за варіантами Ф1 (а),
-8
Ф2 (б) при da/dN = 10 м/цикл за асиметрії циклу навантаження R=0,5
