Page 193 - Кулик В.В.

193

a б

в

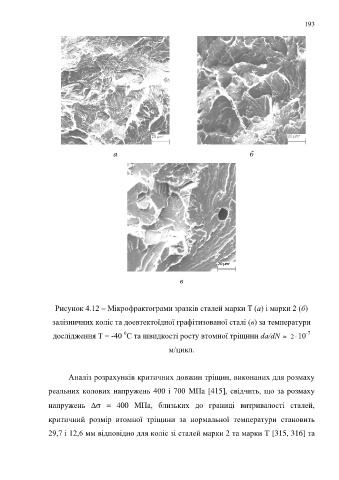

Рисунок 4.12 – Мікрофрактограми зразків сталей марки Т (a) і марки 2 (б)

залізничних коліс та доевтектоїдної графітизованої сталі (в) за температури
0
дослідження Т = -40 С та швидкості росту втомної тріщини da/dN  2 10 -7

м/цикл.

Аналіз розрахунків критичних довжин тріщин, виконаних для розмаху

реальних колових напружень 400 і 700 MПa [415], свідчить, що за розмаху

напружень  = 400 MПa, близьких до границі витривалості сталей,

критичний розмір втомної тріщини за нормальної температури становить

29,7 і 12,6 мм відповідно для коліс зі сталей марки 2 та марки Т [315, 316] та
