Page 143 - Кулик В.В.

143

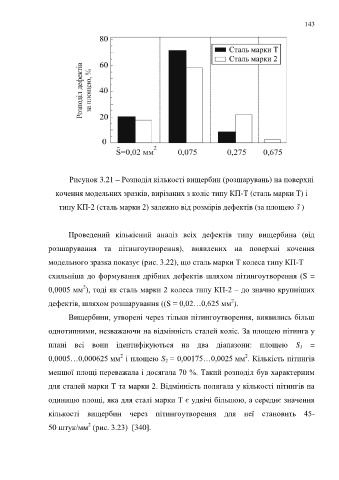

Рисунок 3.21 – Розподіл кількості вищербин (розшарувань) на поверхні

кочення модельних зразків, вирізаних з коліс типу КП-Т (сталь марки Т) і

типу КП-2 (сталь марки 2) залежно від розмірів дефектів (за площею S )

Проведений кількісний аналіз всіх дефектів типу вищербина (від

розшарування та пітингоутворення), виявлених на поверхні кочення
модельного зразка показує (рис. 3.22), що сталь марки Т колеса типу КП-Т

схильніша до формування дрібних дефектів шляхом пітингоутворення (S =
2
0,0005 мм ), тоді як сталь марки 2 колеса типу КП-2 – до значно крупніших
2
дефектів, шляхом розшарування ((S = 0,02…0,625 мм ).
Вищербини, утворені через тільки пітингоутворення, виявились більш

однотипними, незважаючи на відмінність сталей коліс. За площею пітинга у

плані всі вони ідентифікуються на два діапазони: площею S =
1
2
2
0,0005…0,000625 мм і площею S = 0,00175…0,0025 мм . Кількість пітингів
2
меншої площі переважала і досягала 70 %. Такий розподіл був характерним

для сталей марки Т та марки 2. Відмінність полягала у кількості пітингів на

одиницю площі, яка для сталі марки Т є удвічі більшою, а середнє значення

кількості вищербин через пітингоутворення для неї становить 45-
2
50 штук/мм (рис. 3.23) [340].
