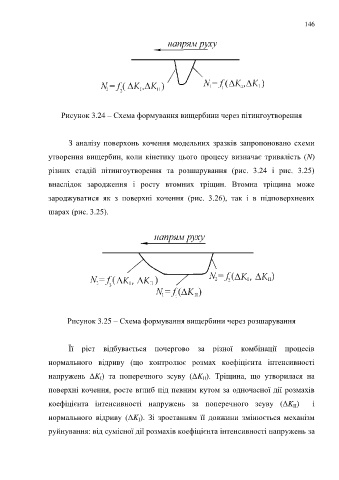

Рисунок 3.24 – Схема формування вищербини через пітингоутворення

З аналізу поверхонь кочення модельних зразків запропоновано схеми

утворення вищербин, коли кінетику цього процесу визначає тривалість (N)

різних стадій пітингоутворення та розшарування (рис. 3.24 і рис. 3.25)

внаслідок зародження і росту втомних тріщин. Втомна тріщина може

зароджуватися як з поверхні кочення (рис. 3.26), так і в підповерхневих

шарах (рис. 3.25).

Рисунок 3.25 – Схема формування вищербини через розшарування

Її ріст відбувається почергово за різної комбінації процесів

нормального відриву (що контролює розмах коефіцієнта інтенсивності

напружень ΔK ) та поперечного зсуву (ΔK ). Тріщина, що утворилася на
II
I
поверхні кочення, росте вглиб під певним кутом за одночасної дії розмахів

коефіцієнта інтенсивності напружень за поперечного зсуву (ΔK ) і
II
нормального відриву (ΔK ). Зі зростанням її довжини змінюється механізм
I

руйнування: від сумісної дії розмахів коефіцієнта інтенсивності напружень за
