Page 147 - Кулик В.В.

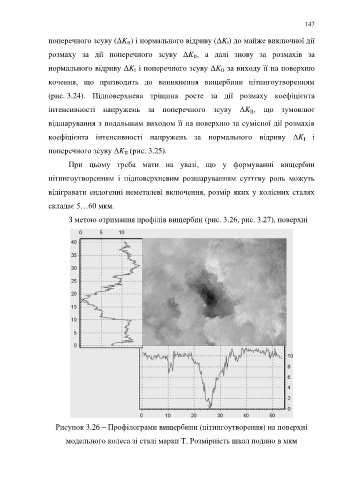

147

поперечного зсуву (ΔK ) і нормального відриву (ΔK ) до майже виключної дії
II
I
розмаху за дії поперечного зсуву ΔK , а далі знову за розмахів за
II
нормального відриву ΔK і поперечного зсуву ΔK за виходу її на поверхню
II
I
кочення, що призводить до виникнення вищербини пітингоутворенням

(рис. 3.24). Підповерхнева тріщина росте за дії розмаху коефіцієнта

інтенсивності напружень за поперечного зсуву ΔK , що зумовлює
II
відшарування з подальшим виходом її на поверхню за сумісної дії розмахів

коефіцієнта інтенсивності напружень за нормального відриву ΔK і
I
поперечного зсуву ΔK (рис. 3.25).
II
При цьому треба мати на увазі, що у формуванні вищербин

пітингоутворенням і підповерхневим розшаруванням суттєву роль можуть

відігравати ендогенні неметалеві включення, розмір яких у колісних сталях

складає 5…60 мкм.

З метою отримання профілів вищербин (рис. 3.26, рис. 3.27), поверхні

Рисунок 3.26 – Профілограми вищербини (пітингоутворення) на поверхні

модельного колеса зі сталі марки Т. Розмірність шкал подано в мкм
