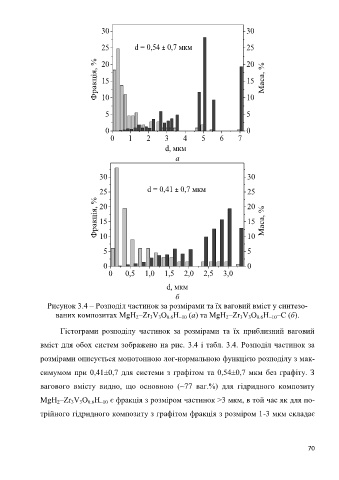

Page 70 -

30 30

25 d = 0,54 ± 0,7 мкм 25

Фракція, % 20 20 Маса, %

15
15
10

5 10
5

0 0
0 1 2 3 4 5 6 7

d, мкм
а

30 30

25 d = 0,41 ± 0,7 мкм 25
Фракція, % 20 20 Маса, %

15
15
10

5 10
5
0 0
0 0,5 1,0 1,5 2,0 2,5 3,0

d, мкм
б
Рисунок 3.4 – Розподіл частинок за розмірами та їх ваговий вміст у синтезо-
ваних композитах MgH –Zr V O H (а) та MgH –Zr V O H –С (б).
2
0.6
~10
0.6
~10
3
3
3
3
2
Гістограми розподілу частинок за розмірами та їх приблизний ваговий
вміст для обох систем зображено на рис. 3.4 і табл. 3.4. Розподіл частинок за
розмірами описується монотонною лог-нормальною функцією розподілу з мак-
симумом при 0,41±0,7 для системи з графітом та 0,54±0,7 мкм без графіту. З
вагового вмісту видно, що основною (~77 ваг.%) для гідридного композиту

MgH –Zr V O H є фракція з розміром частинок >3 мкм, в той час як для по-
3
2
3
0.6
~10
трійного гідридного композиту з графітом фракція з розміром 1-3 мкм складає

70
