Page 68 -
P. 68

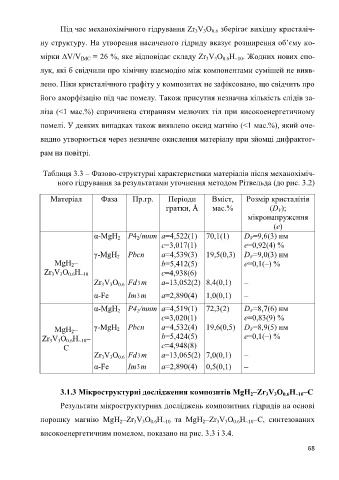

Під час механохімічного гідрування Zr V O зберігає вихідну кристаліч-
3
3
0.6
ну структуру. На утворення насиченого гідриду вказує розширення об’єму ко-
мірки ∆V/V IMC = 26 %, яке відповідає складу Zr V O H . Жодних нових спо-
3
~10
0.6
3
лук, які б свідчили про хімічну взаємодію між компонентами сумішей не вияв-
лено. Піки кристалічного графіту у композитах не зафіксовано, що свідчить про
його аморфізацію під час помелу. Також присутня незначна кількість слідів за-
ліза (<1 мас.%) спричинена стиранням мелючих тіл при високоенергетичному
помелі. У деяких випадках також виявлено оксид магнію (<1 мас.%), який оче-
видно утворюється через незначне окислення матеріалу при зйомці дифрактог-
рам на повітрі.
Таблиця 3.3 – Фазово-структурні характеристики матеріалів після механохіміч-
ного гідрування за результатами уточнення методом Рітвельда (до рис. 3.2)
Матеріал Фаза Пр.гр. Періоди Вміст, Розмір кристалітів
гратки, Å мас.% (D );
V
мікронапруження
(e)
α-MgH 2 P4 /mnm a=4,522(1) 70,1(1) D =9,6(3) нм
V
2
c=3,017(1) e=0,92(4) %
γ-MgH Pbcn a=4,539(3) 19,5(0,3) D =9,0(3) нм
2
V
MgH – b=5,412(5) e=0,1(–) %
2
Zr V O H c=4,938(6)
3
0.6
3
~10
Zr V O Fd 3m a=13,052(2) 8,4(0,1) –
0.6
3
3
α-Fe Im3m a=2,890(4) 1,0(0,1) –
α-MgH P4 /mnm a=4,519(1) 72,3(2) D =8,7(6) нм
2
V
2
c=3,020(1) e=0,83(9) %
MgH – γ-MgH Pbcn a=4,532(4) 19,6(0,5) D =8,9(5) нм
V
2
2
Zr V O H – b=5,424(5) e=0,1(–) %
3
~10
0.6
3
С c=4,948(8)
Zr V O Fd 3m a=13,065(2) 7,0(0,1) –
0.6
3
3
α-Fe Im3m a=2,890(4) 0,5(0,1) –
3.1.3 Мікроструктурні дослідження композитів MgH –Zr V O H –С
~10
3
0.6
2
3
Результати мікроструктурних досліджень композитних гідридів на основі
порошку магнію MgH –Zr V O H та MgH –Zr V O H –С, синтезованих
3
3
2
~10
0.6
2
3
0.6
~10
3
високоенергетичним помелом, показано на рис. 3.3 і 3.4.
68
