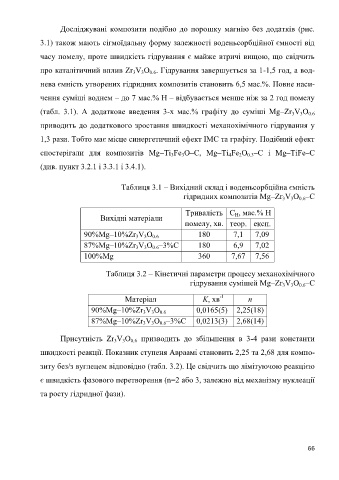

Page 66 -

Досліджувані композити подібно до порошку магнію без додатків (рис.

3.1) також мають сігмоїдальну форму залежності воденьсорбційної ємності від

часу помелу, проте швидкість гідрування є майже втричі вищою, що свідчить

про каталітичний вплив Zr V O . Гідрування завершується за 1-1,5 год, а вод-
0.6
3
3
нева ємність утворених гідридних композитів становить 6,5 мас.%. Повне наси-
чення суміші воднем – до 7 мас.% Н – відбувається менше ніж за 2 год помелу

(табл. 3.1). А додаткове введення 3-х мас.% графіту до суміші Mg–Zr V O
3
3
0.6
приводить до додаткового зростання швидкості механохімічного гідрування у
1,3 рази. Тобто має місце синергетичний ефект ІМС та графіту. Подібний ефект
спостерігали для композитів Mg–Ti Fe O–C, Mg–Ti Fe O –C і Mg–TiFe–C
4
3
3
0.3
2
(див. пункт 3.2.1 і 3.3.1 і 3.4.1).
Таблиця 3.1 – Вихідний склад і воденьсорбційна ємність
гідридних композитів Mg–Zr V O –С
3
0.6
3
Тривалість С , мас.% H
Вихідні матеріали Н
помелу, хв. теор. експ.
90%Mg–10%Zr V O 180 7,1 7,09
0.6
3
3
87%Mg–10%Zr V O –3%C 180 6,9 7,02
3
0.6
3
100%Mg 360 7,67 7,56
Таблиця 3.2 – Кінетичні параметри процесу механохімічного
гідрування сумішей Mg–Zr V O –С
3
3
0.6
-1
Матеріал K, хв n
90%Mg–10%Zr V O 0,0165(5) 2,25(18)
0.6
3
3
87%Mg–10%Zr V O –3%C 0,0213(3) 2,68(14)
3
0.6
3
Присутність Zr V O призводить до збільшення в 3-4 рази константи
3
3
0.6
швидкості реакції. Показник ступеня Авраамі становить 2,25 та 2,68 для компо-
зиту без/з вуглецем відповідно (табл. 3.2). Це свідчить що лімітуючою реакцією
є швидкість фазового перетворення (n=2 або 3, залежно від механізму нуклеації

та росту гідридної фази).

66
