Page 67 -

3.1.2 Фазовий склад композитів MgH –Zr V O H –С
3
~10
0.6
3
2

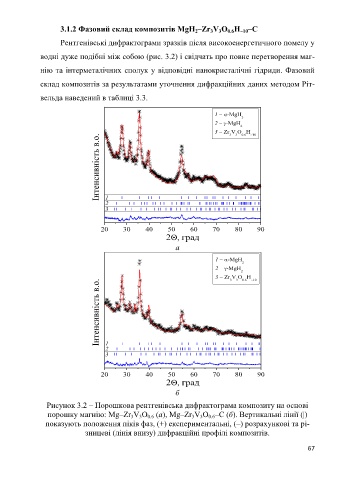

Рентгенівські дифрактограми зразків після високоенергетичного помелу у
водні дуже подібні між собою (рис. 3.2) і свідчать про повне перетворення маг-
нію та інтерметалічних сполук у відповідні нанокристалічні гідриди. Фазовий

склад композитів за результатами уточнення дифракційних даних методом Ріт-

вельда наведений в таблиці 3.3.

1  -MgH
2
2  -MgH
2
3  Zr V O H ~10
3
0.6
3
Інтенсивність в.о.

1
2
3

20 30 40 50 60 70 80 90
2град
а

1  -MgH
2
2  -MgH
2
3  Zr V O H ~10
3
0.6
3
1 Інтенсивність в.о.

2
3

20 30 40 50 60 70 80 90
2град
б

Рисунок 3.2 – Порошкова рентгенівська дифрактограма композиту на основі
порошку магнію: Mg–Zr V O (а), Mg–Zr V O –C (б). Вертикальні лінії (|)
3
3
0.6
3
3
0.6
показують положення піків фаз, (+) експериментальні, (–) розрахункові та рі-
зницеві (лінія внизу) дифракційні профілі композитів.
67
