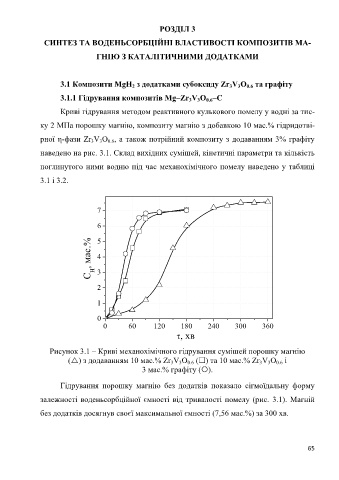

Page 65 -

РОЗДІЛ 3

СИНТЕЗ ТА ВОДЕНЬСОРБЦІЙНІ ВЛАСТИВОСТІ КОМПОЗИТІВ МА-

ГНІЮ З КАТАЛІТИЧНИМИ ДОДАТКАМИ

3.1 Композити MgH з додатками субоксиду Zr V O та графіту
3
3
2
0.6
3.1.1 Гідрування композитів Mg–Zr V O –С
3
3
0.6
Криві гідрування методом реактивного кулькового помелу у водні за тис-
ку 2 MПa порошку магнію, композиту магнію з добавкою 10 мас.% гідридотві-
рної η-фази Zr V O , а також потрійний композиту з додаванням 3% графіту
3
0.6
3
наведено на рис. 3.1. Склад вихідних сумішей, кінетичні параметри та кількість
поглинутого ними водню під час механохімічного помелу наведено у таблиці
3.1 і 3.2.

7

6

5
C H , мас.% 4

3

2

1

0
0 60 120 180 240 300 360
, хв

Рисунок 3.1 – Криві механохімічного гідрування сумішей порошку магнію
() з додаванням 10 мас.% Zr V O () та 10 мас.% Zr V O і
0.6
3
3
0.6
3
3
3 мас.% графіту ().
Гідрування порошку магнію без додатків показало сігмоїдальну форму
залежності воденьсорбційної ємності від тривалості помелу (рис. 3.1). Магній

без додатків досягнув своєї максимальної ємності (7,56 мас.%) за 300 хв.

65
