стружки  магнію.  Стакан  після  охолодження  до  кімнатної  температури

               під’єднували до установки типу Сівертса (рис. 2.2) і за допомогою датчика тис-

               ку (точність вимірювання 0,05%) вимірювали тиск водню. Після цього в стакан

               додавали  водень  до  досягнення  початкового  тиску  (2  МПа)  і  продовжували

               процес помелу. Після закінчення помелу готові композити вивантажували з ро-

               змельного стакану у аргоновому боксі.

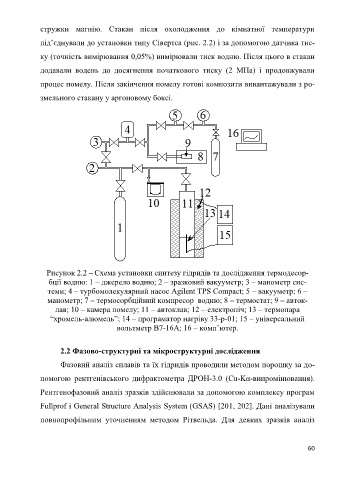

                 Рисунок 2.2 – Схема установки синтезу гідридів та дослідження термодесор-
                  бції водню: 1 – джерело водню; 2 – зразковий вакууметр; 3 – манометр сис-
                  теми; 4 – турбомолекулярний насос Agilent TPS Compact; 5 – вакууметр; 6 –
                  манометр; 7 – термосорбційний компресор  водню; 8 – термостат; 9 – авток-
                    лав; 10 – камера помелу; 11 – автоклав; 12 – електропіч; 13 – термопара
                   “хромель-алюмель”; 14 – програматор нагріву 33-р-01; 15 – універсальний
                                          вольтметр В7-16А; 16 – комп’ютер.


                      2.2 Фазово-структурні та мікроструктурні дослідження

                      Фазовий аналіз сплавів та їх гідридів проводили методом порошку за до-

               помогою  рентгенівського  дифрактометра  ДРОН-3.0  (Cu-Kα-випромінювання).

               Рентгенофазовий аналіз зразків здійснювали за допомогою комплексу програм

               Fullprof і General Structure Analysis System (GSAS) [201, 202]. Дані аналізували

               повнопрофільним  уточненням  методом  Рітвельда.  Для  деяких  зразків  аналіз
