Page 143 -

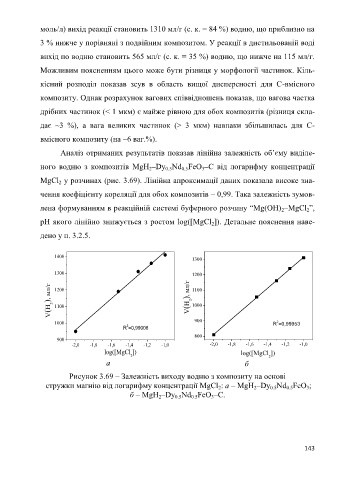

моль/л) вихід реакції становить 1310 мл/г (с. к. = 84 %) водню, що приблизно на

3 % нижче у порівняні з подвійним композитом. У реакції в дистильованій воді

вихід по водню становить 565 мл/г (с. к. = 35 %) водню, що нижче на 115 мл/г.

Можливим поясненням цього може бути різниця у морфології частинок. Кіль-

кісний розподіл показав зсув в область вищої дисперсності для C-вмісного

композиту. Однак розрахунок вагових співвідношень показав, що вагова частка

дрібних частинок (< 1 мкм) є майже рівною для обох композитів (різниця скла-
дає ~3 %), а вага великих частинок (> 3 мкм) навпаки збільшилась для C-

вмісного композиту (на ~6 ваг.%).
Аналіз отриманих результатів показав лінійна залежність об’єму виділе-

ного водню з композитів MgH –Dy Nd FeO –C від логарифму концентрації
2
0.5
0.5
3
MgCl у розчинах (рис. 3.69). Лінійна апроксимації даних показала високе зна-
2
чення коефіцієнту кореляції для обох композитів – 0,99. Така залежність зумов-
лена формуванням в реакційній системі буферного розчину “Mg(OH) –MgCl ”,
2
2
рН якого лінійно знижується з ростом log([MgCl ]). Детальне пояснення наве-
2
дено у п. 3.2.5.

1400 1300

1300 1200

V(H 2 ), мл/г 1200 V(H 2 ), мл/г 1100

1000
1100

1000 900 R =0,99953
2
2
R =0,99008
800
900
-2,0 -1,8 -1,6 -1,4 -1,2 -1,0 -2,0 -1,8 -1,6 -1,4 -1,2 -1,0
log([MgCl ]) log([MgCl ])
2 2
а б

Рисунок 3.69 – Залежність виходу водню з композиту на основі
стружки магнію від логарифму концентрації MgCl : а – MgH –Dy Nd FeO ;
2
2
3
0.5
0.5
б – MgH –Dy Nd FeO –C.
0.5
2
0.5
3

143
