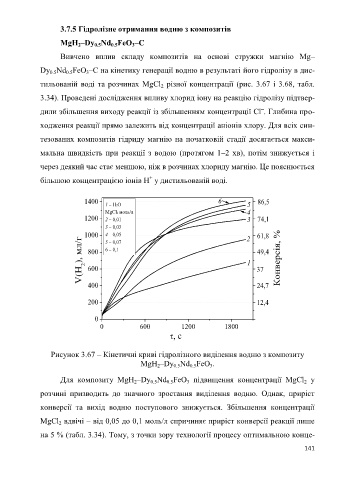

Page 141 -

3.7.5 Гідролізне отримання водню з композитів

MgH –Dy Nd FeO –С
0.5
3
2
0.5
Вивчено вплив складу композитів на основі стружки магнію Mg–
Dy Nd FeO –C на кінетику генерації водню в результаті його гідролізу в дис-
0.5
3
0.5
тильованій воді та розчинах MgCl різної концентрації (рис. 3.67 і 3.68, табл.
2
3.34). Проведені дослідження впливу хлорид іону на реакцію гідролізу підтвер-

дили збільшення виходу реакції із збільшенням концентрації Cl‾. Глибина про-
ходження реакції прямо залежить від концентрації аніонів хлору. Для всіх син-

тезованих композитів гідриду магнію на початковій стадії досягається макси-
мальна швидкість при реакції з водою (протягом 1–2 хв), потім знижується і

через деякий час стає меншою, ніж в розчинах хлориду магнію. Це пояснюється
+
більшою концентрацією іонів H у дистильованій воді.

1400 1  H2O 6 5 86,5

MgCl2 моль/л 4
1200 2  0,01 3 74,1
3  0,03
1000 4  0,05 2 61,8
V(H 2 ), мл/г 800 6  0,1 49,4 Конверсія, %
5  0,07

600 1 37

400 24,7

200 12,4

0
0 600 1200 1800
, c

Рисунок 3.67 – Кінетичні криві гідролізного виділення водню з композиту
MgH –Dy Nd FeO .
0.5
2
0.5
3
Для композиту MgH –Dy Nd FeO підвищення концентрації MgCl у
0.5
2
3
2
0.5
розчині призводить до значного зростання виділення водню. Однак, приріст
конверсії та вихід водню поступового знижується. Збільшення концентрації
MgCl вдвічі – від 0,05 до 0,1 моль/л спричиняє приріст конверсії реакції лише
2
на 5 % (табл. 3.34). Тому, з точки зору технології процесу оптимальною конце-

141
