Page 140 -

333 °С
1  2 °С/хв
2  3 °С/хв 315 °С
3  5 °С/хв
Потік H 2 , в.о. 306 °С 322 °С

321 °С
1
308 °С
2

3

250 300 350
Т, °С

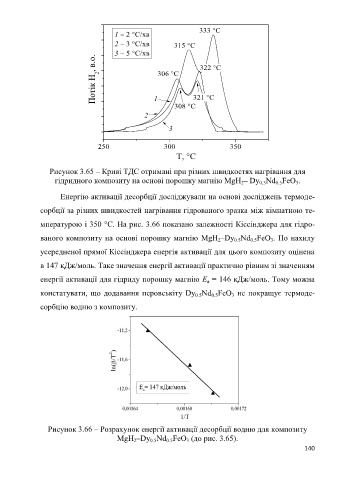

Рисунок 3.65 – Криві ТДС отримані при різних швидкостях нагрівання для
гідридного композиту на основі порошку магнію MgH – Dy Nd FeO .
0.5
0.5
3
2
Енергію активації десорбції досліджували на основі досліджень термоде-
сорбції за різних швидкостей нагрівання гідрованого зразка між кімнатною те-

мпературою і 350 °С. На рис. 3.66 показано залежності Кіссінджера для гідро-

ваного композиту на основі порошку магнію MgH –Dy Nd FeO . По нахилу
0.5
0.5
2
3
усередненої прямої Кіссінджера енергія активації для цього композиту оцінена
в 147 кДж/моль. Таке значення енергії активації практично рівним зі значенням

енергії активації для гідриду порошку магнію E = 146 кДж/моль. Тому можна
a
констатувати, що додавання перовськіту Dy Nd FeO не покращує термоде-
3
0.5
0.5
сорбцію водню з композиту.

Рисунок 3.66 – Розрахунок енергії активації десорбції водню для композиту
MgH –Dy Nd FeO (до рис. 3.65).
0.5
2
3
0.5
140
