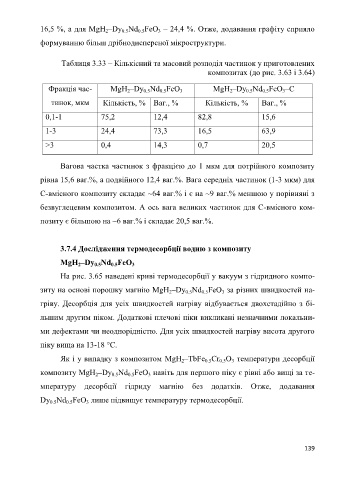

Page 139 -

16,5 %, а для MgH –Dy Nd FeO – 24,4 %. Отже, додавання графіту сприяло
3
0.5
0.5
2
формуванню більш дрібнодисперсної мікроструктури.

Таблиця 3.33 – Кількісний та масовий розподіл частинок у приготовлених
композитах (до рис. 3.63 і 3.64)

Фракція час- MgH –Dy Nd FeO MgH –Dy Nd FeO –C
3
0.5
0.5
3
2
0.5
2
0.5
тинок, мкм Кількість, % Ваг., % Кількість, % Ваг., %
0,1-1 75,2 12,4 82,8 15,6
1-3 24,4 73,3 16,5 63,9
>3 0,4 14,3 0,7 20,5

Вагова частка частинок з фракцією до 1 мкм для потрійного композиту

рівна 15,6 ваг.%, а подвійного 12,4 ваг.%. Вага середніх частинок (1-3 мкм) для

С-вмісного композиту складає ~64 ваг.% і є на ~9 ваг.% меншою у порівняні з

безвуглецевим композитом. А ось вага великих частинок для С-вмісного ком-

позиту є більшою на ~6 ваг.% і складає 20,5 ваг.%.

3.7.4 Дослідження термодесорбції водню з композиту
MgH –Dy Nd FeO
0.5
3
0.5
2
На рис. 3.65 наведені криві термодесорбції у вакуум з гідридного компо-
зиту на основі порошку магнію MgH –Dy Nd FeO за різних швидкостей на-
2
0.5
3
0.5
гріву. Десорбція для усіх швидкостей нагріву відбувається двохстадійно з бі-
льшим другим піком. Додаткові плечові піки викликані незначними локальни-

ми дефектами чи неоднорідністю. Для усіх швидкостей нагріву висота другого

піку вища на 13-18 °С.

Як і у випадку з композитом MgH –TbFe Cr O температури десорбції
2
0.5
3
0.5
композиту MgH –Dy Nd FeO навіть для першого піку є рівні або вищі за те-
2
3
0.5
0.5
мпературу десорбції гідриду магнію без додатків. Отже, додавання
Dy Nd FeO лише підвищує температуру термодесорбції.
0.5
0.5
3

139
