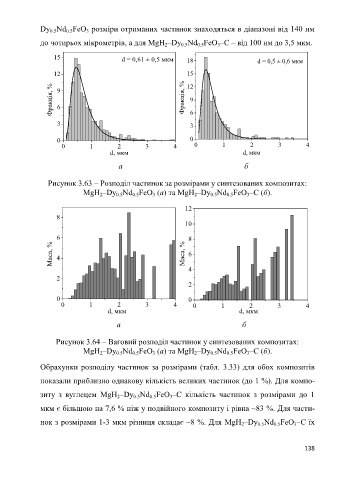

Page 138 -

Dy Nd FeO розміри отриманих частинок знаходяться в діапазоні від 140 нм
0.5
3
0.5
до чотирьох мікрометрів, а для MgH –Dy Nd FeO –C – від 100 нм до 3,5 мкм.
0.5
3
2
0.5
15 d = 0,61 ± 0,5 мкм 18 d = 0,5 ± 0,6 мкм
12 15

Фракція, % 9 Фракція, % 12

9
6

3 6
3

0 0
0 1 2 3 4 0 1 2 3 4
d, мкм d, мкм
а б

Рисунок 3.63 – Розподіл частинок за розмірами у синтезованих композитах:
MgH –Dy Nd FeO (а) та MgH –Dy Nd FeO –C (б).
0.5
3
0.5
3
2
0.5
0.5
2
12
8
10
6 8
Маса, % 4 Маса, % 6

4
2
2

0 0
0 1 2 3 4 0 1 2 3 4
d, мкм d, мкм

а б

Рисунок 3.64 – Ваговий розподіл частинок у синтезованих композитах:
MgH –Dy Nd FeO (а) та MgH –Dy Nd FeO –C (б).
0.5
3
2
0.5
3
0.5
2
0.5
Обрахунки розподілу частинок за розмірами (табл. 3.33) для обох композитів
показали приблизно однакову кількість великих частинок (до 1 %). Для компо-
зиту з вуглецем MgH –Dy Nd FeO –C кількість частинок з розмірами до 1
2
3
0.5
0.5
мкм є більшою на 7,6 % ніж у подвійного композиту і рівна ~83 %. Для части-
нок з розмірами 1-3 мкм різниця складає ~8 %. Для MgH –Dy Nd FeO –C їх
0.5
0.5
2
3
138
