Page 133 -

MgCl у розчинах (рис. 3.59). Лінійна апроксимації експериментальних точок
2
показала високе значення коефіцієнту кореляції для композиту без графіту –

0,96 і 0,92 для композиту з графітом. Така залежність зумовлена формуванням в

реакційній системі буферного розчину “Mg(OH) –MgCl ”, рН якого лінійно
2
2
знижується з ростом log([MgCl ]). Детальне пояснення наведено у п. 3.2.5.
2

1400 1400

1300
1300 1200
V(H 2 ), мл/г 1200 V(H 2 ), мл/г 1100

1000
1100
2
R =0,92499
2
R =0,95912
1000 900
-2,0 -1,8 -1,6 -1,4 -1,2 -1,0 -2,0 -1,8 -1,6 -1,4 -1,2 -1,0
log([MgCl ]) log([MgCl ])
2 2
а б

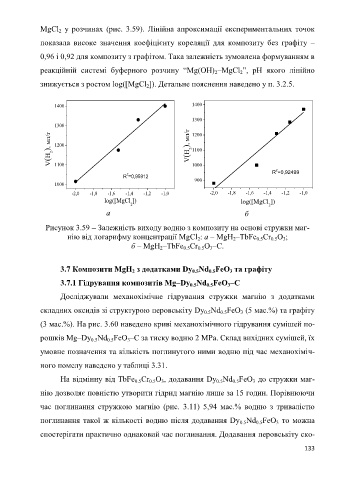

Рисунок 3.59 – Залежність виходу водню з композиту на основі стружки маг-
нію від логарифму концентрації MgCl : а – MgH –TbFe Cr O ;
0.5
0.5
2
3
2
б – MgH –TbFe Cr O –C.
0.5
2
0.5
3

3.7 Композити MgH з додатками Dy Nd FeO та графіту
0.5
3
2
0.5
3.7.1 Гідрування композитів Mg–Dy Nd FeO –С
0.5
3
0.5
Досліджували механохімічне гідрування стружки магнію з додатками
складних оксидів зі структурою перовськіту Dy Nd FeO (5 мас.%) та графіту
0.5
0.5
3
(3 мас.%). На рис. 3.60 наведено криві механохімічного гідрування сумішей по-
рошків Mg–Dy Nd FeO –С за тиску водню 2 MPa. Склад вихідних сумішей, їх
0.5
0.5
3
умовне позначення та кількість поглинутого ними водню під час механохіміч-
ного помелу наведено у таблиці 3.31.
На відмінну від TbFe Cr O , додавання Dy Nd FeO до стружки маг-
3
0.5
3
0.5
0.5
0.5
нію дозволяє повністю утворити гідрид магнію лише за 15 годин. Порівнюючи
час поглинання стружкою магнію (рис. 3.11) 5,94 мас.% водню з тривалістю
поглинання такої ж кількості водню після додавання Dy Nd FeO то можна
3
0.5
0.5
спостерігати практично однаковий час поглинання. Додавання перовськіту ско-
133
