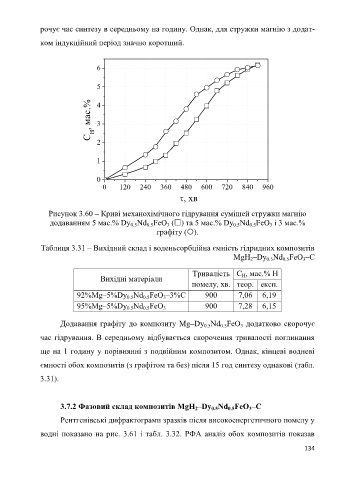

Page 134 -

рочує час синтезу в середньому на годину. Однак, для стружки магнію з додат-

ком індукційний період значно коротший.

6

5

C H , мас.% 4

3

2

1

0
0 120 240 360 480 600 720 840 960
, хв

Рисунок 3.60 – Криві механохімічного гідрування сумішей стружки магнію
додаванням 5 мас.% Dy Nd FeO () та 5 мас.% Dy Nd FeO і 3 мас.%
0.5
3
0.5
0.5
0.5
3
графіту ().
Таблиця 3.31 – Вихідний склад і воденьсорбційна ємність гідридних композитів
MgH –Dy Nd FeO –С
2
3
0.5
0.5
Тривалість С , мас.% H
Н
Вихідні матеріали
помелу, хв. теор. експ.
92%Mg–5%Dy Nd FeO –3%C 900 7,06 6,19
0.5
3
0.5
95%Mg–5%Dy Nd FeO 900 7,28 6,15
0.5
0.5
3
Додавання графіту до композиту Mg–Dy Nd FeO додатково скорочує
0.5
3
0.5
час гідрування. В середньому відбувається скорочення тривалості поглинання
ще на 1 годину у порівнянні з подвійним композитом. Однак, кінцеві водневі
ємності обох композитів (з графітом та без) після 15 год синтезу однакові (табл.
3.31).

3.7.2 Фазовий склад композитів MgH –Dy Nd FeO –С
3
0.5
0.5
2
Рентгенівські дифрактограми зразків після високоенергетичного помелу у
водні показано на рис. 3.61 і табл. 3.32. РФА аналіз обох композитів показав

134
