3.7.3 Мікроструктурні дослідження композитів

MgH –Dy Nd FeO –С
2
3
0.5
0.5
Результати мікроструктурних досліджень гідридних композитів на основі
стружки магнію MgH –Dy Nd FeO та MgH –Dy Nd FeO –C, синтезованих
0.5
2
2
0.5
0.5
3
3
0.5
високоенергетичним помелом, показано на рис. 3.62 і 3.63. Мікрофотографії
гідридних композитів (рис. 3.62) та розподіл частинок за розмірами (рис. 3.63)
показують, що додавання графіту викликає утворення більш дрібних частинок.

а б

в г

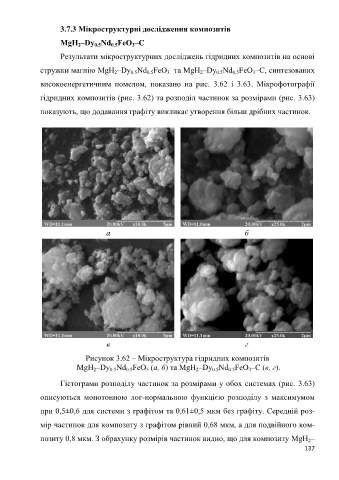

Рисунок 3.62 – Мікроструктура гідридних композитів
MgH –Dy Nd FeO (а, б) та MgH –Dy Nd FeO –C (в, г).
0.5
3
2
0.5
0.5
2
3
0.5
Гістограми розподілу частинок за розмірами у обох системах (рис. 3.63)
описуються монотонною лог-нормальною функцією розподілу з максимумом
при 0,5±0,6 для системи з графітом та 0,61±0,5 мкм без графіту. Середній роз-
мір частинок для композиту з графітом рівний 0,68 мкм, а для подвійного ком-

позиту 0,8 мкм. З обрахунку розмірів частинок видно, що для композиту MgH –
2
