Page 135 -

утворення у них суміші нанокристалічних α та γ гідридів магнію і відсутність

взаємодії перовськіту з воднем. Розмір кристалітів гідриду магнію отримані за

результатами профільного аналізу дифракційних піків для обох композитів зна-

ходиться в вузькому інтервалі від 7 до 10 нм, окрім γ-MgH (53 нм) і збігаються
2
зі значеннями, отриманими для гідриду магнію без додатків (7 нм). Жодних пі-

ків кристалічного графіту у композитах не зафіксовано, що свідчить про його

аморфізацію під час помелу. Також присутня незначна кількість слідів заліза
(<1 мас.%) спричинена стирання мелючих тіл при високоенергетичному помелі

та незначні сліди MgO (<1 мас.%) через проведення зйомки на повітрі.

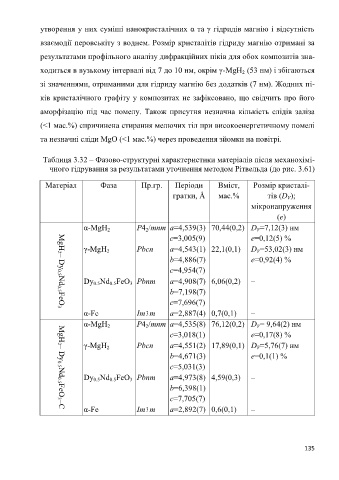

Таблиця 3.32 – Фазово-структурні характеристики матеріалів після механохімі-
чного гідрування за результатами уточнення методом Рітвельда (до рис. 3.61)

Матеріал Фаза Пр.гр. Періоди Вміст, Розмір кристалі-
гратки, Å мас.% тів (D );
V
мікронапруження
(e)

α-MgH P4 /mnm a=4,539(3) 70,44(0,2) D =7,12(3) нм
2
V
2
c=3,005(9) e=0,12(5) %
γ-MgH Pbcn a=4,543(1) 22,1(0,1) D =53,02(3) нм
2
V
b=4,886(7) e=0,92(4) %
c=4,954(7)

Dy Nd FeO Pbnm a=4,908(7) 6,06(0,2) –
0.5
0.5
3
b=7,198(7)
c=7,696(7)
α-Fe Im3m a=2,887(4) 0,7(0,1) –
MgH 2– Dy 0.5Nd 0.5FeO 3
α-MgH P4 /mnm a=4,535(8) 76,12(0,2) D = 9,64(2) нм
V
2
2
c=3,018(1) e=0,17(8) %
γ-MgH Pbcn a=4,551(2) 17,89(0,1) D =5,76(7) нм
V
2
b=4,671(3) e=0,1(1) %
c=5,031(3)

Dy Nd FeO Pbnm a=4,973(8) 4,59(0,3) –
0.5
0.5
3
b=6,398(1)
c=7,705(7)
α-Fe Im3m a=2,892(7) 0,6(0,1) –
MgH 2– Dy 0.5Nd 0.5FeO 3–C

135
