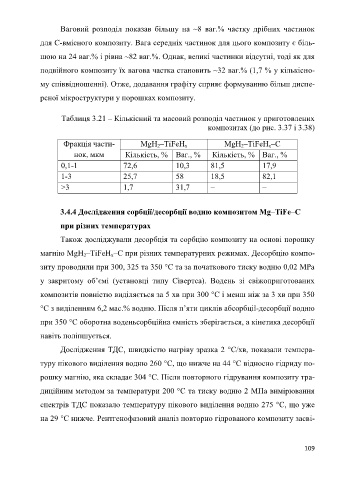

Page 109 -

Ваговий розподіл показав більшу на ~8 ваг.% частку дрібних частинок

для С-вмісного композиту. Вага середніх частинок для цього композиту є біль-

шою на 24 ваг.% і рівна ~82 ваг.%. Однак, великі частинки відсутні, тоді як для

подвійного композиту їх вагова частка становить ~32 ваг.% (1,7 % у кількісно-

му співвідношенні). Отже, додавання графіту сприяє формуванню більш диспе-

рсної мікроструктури у порошках композиту.

Таблиця 3.21 – Кількісний та масовий розподіл частинок у приготовлених
композитах (до рис. 3.37 і 3.38)

Фракція части- MgH –TiFeH MgH –TiFeH –C
x
2
x
2
нок, мкм Кількість, % Ваг., % Кількість, % Ваг., %
0,1-1 72,6 10,3 81,5 17,9
1-3 25,7 58 18,5 82,1
>3 1,7 31,7 – –

3.4.4 Дослідження сорбції/десорбції водню композитом Mg–TiFe–С
при різних температурах

Також досліджували десорбція та сорбцію композиту на основі порошку
магнію MgH –TiFeH –C при різних температурних режимах. Десорбцію компо-
x
2
зиту проводили при 300, 325 та 350 °С та за початкового тиску водню 0,02 MPa
у закритому об’ємі (установці типу Сівертса). Водень зі свіжоприготованих

композитів повністю виділяється за 5 хв при 300 °С і менш ніж за 3 хв при 350

°С з виділенням 6,2 мас.% водню. Після п’яти циклів абсорбції-десорбції водню

при 350 °С оборотна воденьсорбційна ємність зберігається, а кінетика десорбції

навіть поліпшується.

Дослідження ТДС, швидкістю нагріву зразка 2 °С/хв, показали темпера-

туру пікового виділення водню 260 °С, що нижче на 44 °С відносно гідриду по-

рошку магнію, яка складає 304 °С. Після повторного гідрування композиту тра-

диційним методом за температури 200 °С та тиску водню 2 МПа вимірювання

спектрів ТДС показало температуру пікового виділення водню 275 °С, що уже

на 29 °С нижче. Рентгенофазовий аналіз повторно гідрованого композиту засві-

109
