Page 106 -

Жодних нових сполук, які б свідчили про хімічну взаємодію між компо-

нентами сумішей не виявлено. Піків кристалічного графіту у потрійних компо-

зитах не зафіксовано, що свідчить про його аморфізацію під час помелу. Також

у всіх зразках присутня незначна кількість слідів заліза (~1 мас.%) спричинена

стирання мелючих тіл при високоенергетичному помелі та оксиду магнію (~1

мас.%).

1  -MgH
2
2  -MgH
2
3  TiFeH x
Інтенсивність в.о.

1
2
3

20 30 40 50 60 70 80 90
2град

а
1  -MgH
2
2  -MgH
2
3  TiFeH x
Інтенсивність в.о.

1
2
3

20 30 40 50 60 70 80 90
2град
б

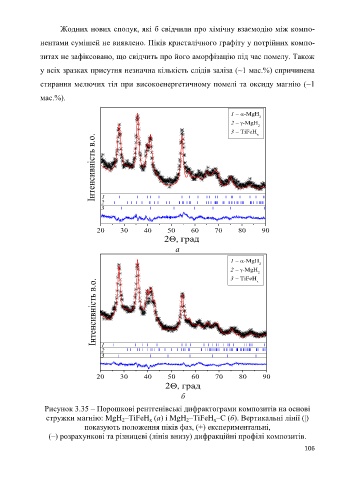

Рисунок 3.35 – Порошкові рентгенівські дифрактограми композитів на основі
стружки магнію: MgH –TiFeH (а) і MgH –TiFeH –C (б). Вертикальні лінії (|)
2
x
2
x
показують положення піків фаз, (+) експериментальні,
(–) розрахункові та різницеві (лінія внизу) дифракційні профілі композитів.
106
