3.4.3 Мікроструктурні дослідження композитів MgH –TiFeH –С
2
x
Мікроструктуру гідридних композитів на основі стружки магнію MgH –
2
TiFeH та MgH –TiFeH –C, синтезованих механохімічним помелом, досліджено
x
x
2
за допомогою скануючої електронної мікроскопії та показано на рис. 3.36, 3.37 і
табл. 3.21. Мікрофотографії гідридних композитів (рис. 3.36) та розподіл части-

нок за розмірами (рис. 3.37) показують, що додавання графіту викликає утво-

рення більш дрібних частинок.

а б

в г

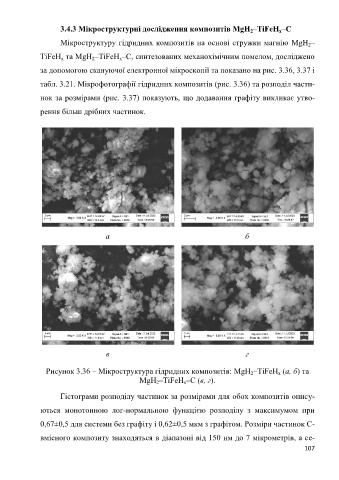

Рисунок 3.36 – Мікроструктура гідридних композитів: MgH –TiFeH (а, б) та
x
2
MgH –TiFeH –C (в, г).
x
2
Гістограми розподілу частинок за розмірами для обох композитів опису-

ються монотонною лог-нормальною функцією розподілу з максимумом при

0,67±0,5 для системи без графіту і 0,62±0,5 мкм з графітом. Розміри частинок C-

вмісного композиту знаходяться в діапазоні від 150 нм до 7 мікрометрів, а се-
