Page 114 -

6

5

C H , мас.% 4

3

2

1

0
0 120 240 360 480 600 720 840 960
, хв

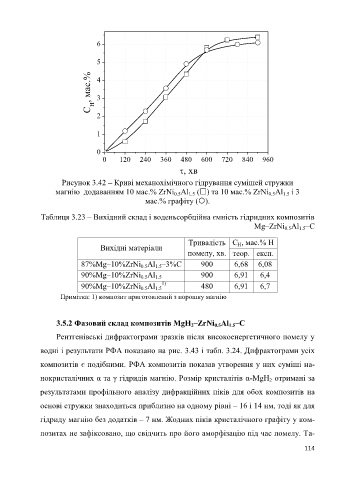

Рисунок 3.42 – Криві механохімічного гідрування сумішей стружки
магнію додаванням 10 мас.% ZrNi Al () та 10 мас.% ZrNi Al і 3
1.5
0.5
1.5
0.5
мас.% графіту ().
Таблиця 3.23 – Вихідний склад і воденьсорбційна ємність гідридних композитів
Mg–ZrNi Al –С
1.5
0.5
Тривалість С , мас.% H
Вихідні матеріали Н
помелу, хв. теор. експ.

87%Mg–10%ZrNi Al –3%C 900 6,68 6,08
1.5
0.5
90%Mg–10%ZrNi Al 900 6,91 6,4
1.5
0.5
90%Mg–10%ZrNi Al 1.5 1) 480 6,91 6,7
0.5
Примітка: 1) композит приготовлений з порошку магнію

3.5.2 Фазовий склад композитів MgH –ZrNi Al –С
2
1.5
0.5
Рентгенівські дифрактограми зразків після високоенергетичного помелу у
водні і результати РФА показано на рис. 3.43 і табл. 3.24. Дифрактограми усіх

композитів є подібними. РФА композитів показав утворення у них суміші на-

нокристалічних α та γ гідридів магнію. Розмір кристалітів α-MgH отримані за
2
результатами профільного аналізу дифракційних піків для обох композитів на

основі стружки знаходиться приблизно на одному рівні – 16 і 14 нм, тоді як для

гідриду магнію без додатків – 7 нм. Жодних піків кристалічного графіту у ком-

позитах не зафіксовано, що свідчить про його аморфізацію під час помелу. Та-

114
