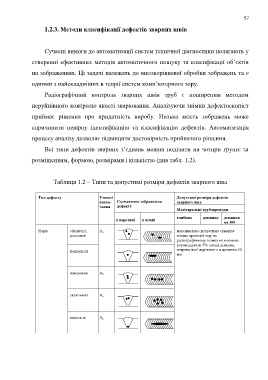

                     1.2.3. Методи класифікації дефектів зварних швів



                     Сучасні вимоги до автоматизації систем технічної діагностики полягають у

               створенні ефективних методів автоматичного пошуку та класифікації об’єктів

               на зображеннях. Ці задачі належать до високорівневої обробки зображень та є

               одними з найскладніших в теорії систем комп’ютерного зору.

                     Радіографічний  контроль  зварних  швів  труб  є  поширеним  методом

               неруйнівного контролю якості зварювання. Аналізуючи знімки дефектоскопіст

               приймає  рішення  про  придатність  виробу.  Низька  якість  зображень  може

               спричинити  невірну  ідентифікацію  та  класифікацію  дефектів.  Автоматизація

               процесу аналізу дозволяє підвищити достовірність прийнятого рішення.

                     Всі  типи дефектів  зварних  з’єднань  можна поділити на  чотири  групи:  за

               розміщенням, формою, розмірами і кількістю (див табл. 1.2).



                         Таблиця 1.2 ‒ Типи та допустимі розміри дефектів зварного шва


                  Тип дефекту                Умовні                             Допустимі розміри дефектів
                                             позна-  Схематичне зображення      зварного шва
                                             чення   дефекту
                                                                                Магістральні трубопроводи
                                                                                глибина    довжина   довжина
                                                     в перетині   в плані
                                                                                                     на 300
                  Пори          сферичні,    A a                                максимально допустима сумарна
                                радіальні                                       площа проекцій пор на
                                                                                радіографічному знімку не повинна

                                                                                перевищувати 5% площі ділянки,
                                подовжені                                       ширина якої дорівнює s а довжина 50
                                                                                мм


                                ланцюжок     A b



                                скупчення    A c



                                канальна     A k
