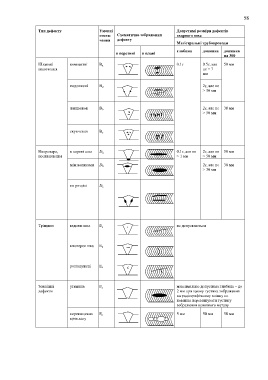

Page 58 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

58

Тип дефекту Умовні Допустимі розміри дефектів
позна- Схематичне зображення зварного шва
чення дефекту
Магістральні трубопроводи

глибина довжина довжина
в перетині в плані
на 300
Шлакові компактні B a 0.1s 0.5s, але 50 мм
включення не > 7
мм

подовжені B d 2s, але не
> 50 мм

ланцюжок B b 2s, але не 30 мм
> 50 мм

скупчення B c

Непровари, в корені шва D a 0.1s, але не 2s, але не 50 мм
несплавлення > 1 мм > 50 мм

між валиками D b 2s, але не 30 мм
> 30 мм

по розділі D c

Тріщини вздовж шва E a не допускаються

впоперек шва E b

розгалужені E c

Зовнішні утяжина F a максимально допустима глибина – до
дефекти 2 мм при цьому густина зображення
на радіографічному знімку не
повинна перевищувати густину
зображення основного металу
перевищення F b 5 мм 50 мм 50 мм
проплаву
