62

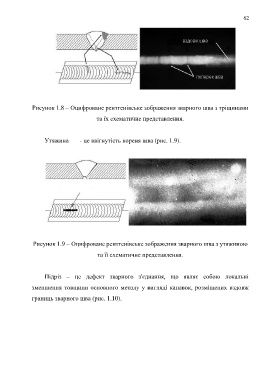

Рисунок 1.8 ‒ Оцифроване рентгенівське зображення зварного шва з тріщинами
та їх схематичне представлення.
Утяжина - це ввігнутість кореня шва (рис. 1.9).
Рисунок 1.9 ‒ Оцифроване рентгенівське зображення зварного шва з утяжиною
та її схематичне представлення.
Підріз – це дефект зварного з'єднання, що являє собою локальні
зменшення товщини основного металу у вигляді канавок, розміщених вздовж
границь зварного шва (рис. 1.10).
