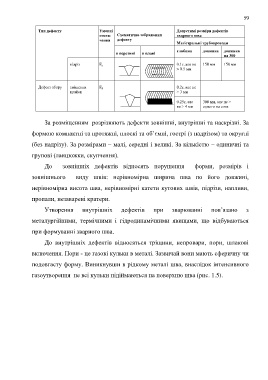

59

Тип дефекту Умовні Допустимі розміри дефектів
позна- Схематичне зображення зварного шва
чення дефекту
Магістральні трубопроводи

глибина довжина довжина
в перетині в плані
на 300
підріз F c 0.1s, але не 150 мм 150 мм

> 0.5 мм

Дефект збору зміщення F d 0.2s, але не
крайок > 3 мм

0.25s, але 300 мм, але не >
не > 4 мм одного на стик

За розміщенням розрізняють дефекти зовнішні, внутрішні та наскрізні. За

формою компактні та протяжні, плоскі та об’ємні, гострі (з надрізом) та округлі

(без надрізу). За розмірами – малі, середні і великі. За кількістю – одиничні та

групові (ланцюжки, скупчення).

До зовнішніх дефектів відносять порушення форми, розмірів і

зовнішнього виду швів: нерівномірна ширина шва по його довжині,

нерівномірна висота шва, нерівномірні катети кутових швів, підрізи, напливи,

пропали, незаварені кратери.

Утворення внутрішніх дефектів при зварюванні пов’язано з

металургійними, термічними і гідродинамічними явищами, що відбуваються

при формуванні зварного шва.

До внутрішніх дефектів відносяться тріщини, непровари, пори, шлакові

включення. Пори - це газові кульки в металі. Зазвичай вони мають сферичну чи

подовгасту форму. Виникнувши в рідкому металі шва, внаслідок інтенсивного

газоутворення не всі кульки підіймаються на поверхню шва (рис. 1.5).
