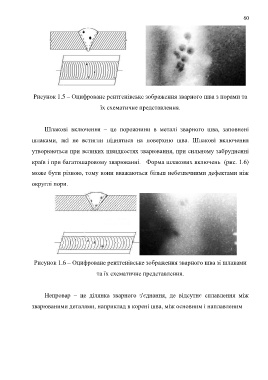

Рисунок 1.5 ‒ Оцифроване рентгенівське зображення зварного шва з порами та
їх схематичне представлення.
Шлакові включення – це порожнини в металі зварного шва, заповнені
шлаками, які не встигли піднятися на поверхню шва. Шлакові включення
утворюються при великих швидкостях зварювання, при сильному забрудненні
країв і при багатошаровому зварюванні. Форма шлакових включень (рис. 1.6)
може бути різною, тому вони вважаються більш небезпечними дефектами ніж
округлі пори.
Рисунок 1.6 ‒ Оцифроване рентгенівське зображення зварного шва зі шлаками
та їх схематичне представлення.
Непровар – це ділянка зварного з'єднання, де відсутнє сплавлення між
зварюваними деталями, наприклад в корені шва, між основним і наплавленим
