На рис. 2.9 подано зміну концентрації водню з часом, розраховану за

співвідношеннями (2.27) та (2.25) – (2.27): криві 1, 2 – це є сумарна

концентрація водню, де 1– обчислена за емпіричною формулою (2.28) з

праці [233], 2 – наші розрахунки за (2.25), 3 – відповідає процесу дифузії

водню по границі зерна і 4 – це об’ємний дифузійний потік, який як видно

починається з деяким запізненням.

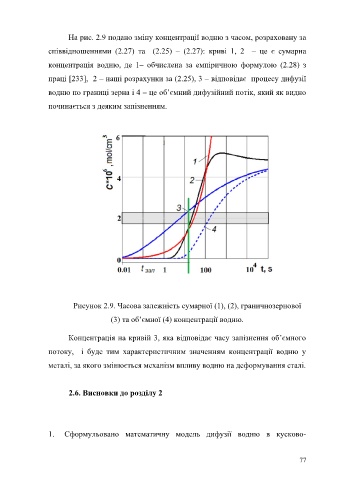

Рисунок 2.9. Часова залежність сумарної (1), (2), граничнозернової

(3) та об’ємної (4) концентрації водню.

Концентрація на кривій 3, яка відповідає часу запізнення об’ємного

потоку, і буде тим характеристичним значенням концентрації водню у

металі, за якого змінюється механізм впливу водню на деформування сталі.

2.6. Висновки до розділу 2

1. Сформульовано математичну модель дифузії водню в кусково-

77
