C gb i  , , ,x y z t  K gb i  , , ,x y z t  П gb i  , , ,x y z t (2.27)

2.4.1. Апробація моделі. Апробацію отриманого розв’язку провели

для бікристала заліза (рис. 2.7) за нульової початкової концентрації та

постійної зовнішньої концентрації с0. Для розрахунків використовували


2
1

значення D  2.27 10  13 m  s .
g

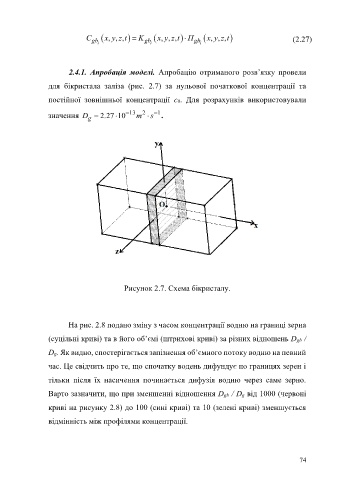

Рисунок 2.7. Схема бікристалу.

На рис. 2.8 подано зміну з часом концентрації водню на границі зерна

(суцільні криві) та в його об’ємі (штрихові криві) за різних відношень Dgb /

Dg. Як видно, спостерігається запізнення об’ємного потоку водню на певний

час. Це свідчить про те, що спочатку водень дифундує по границях зерен і

тільки після їх насичення починається дифузія водню через саме зерно.

Варто зазначити, що при зменшенні відношення Dgb / Dg від 1000 (червоні

криві на рисунку 2.8) до 100 (сині криві) та 10 (зелені криві) зменшується

відмінність між профілями концентрації.

74
