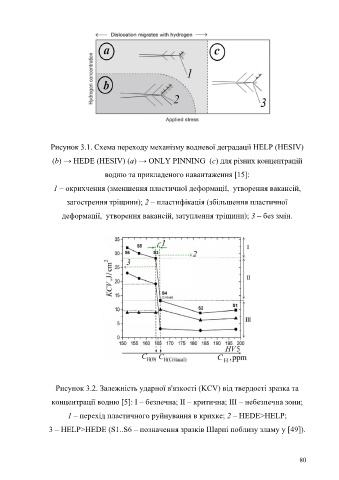

Рисунок 3.1. Схема переходу механізму водневої деградації HELP (HESIV)

(b) → HEDE (HESIV) (a) → ONLY PINNING (c) для різних концентрацій

водню та прикладеного навантаження [15]:

1 – окрихчення (зменшення пластичної деформації, утворення вакансій,

загострення тріщини); 2 – пластифікація (збільшення пластичної

деформації, утворення вакансій, затуплення тріщини); 3 – без змін.

Рисунок 3.2. Залежність ударної в'язкості (KCV) від твердості зразка та

концентрації водню [5]: І – безпечна; ІІ – критична; ІІІ – небезпечна зони;

1 – перехід пластичного руйнування в крихке; 2 – HEDE>HELP;

3 – HELP>HEDE (S1..S6 – позначення зразків Шарпі поблизу зламу у [49]).

80
