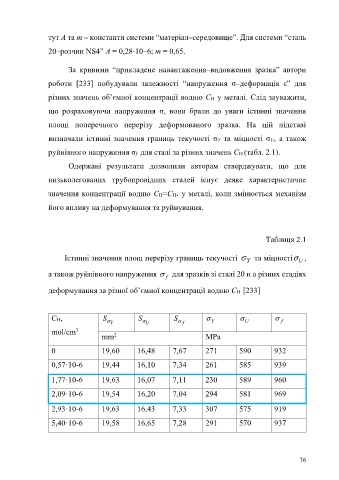

Page 76 - dysertaciyahembara

тут A та m – константи системи “матеріал–середовище”. Для системи “сталь

20–розчин NS4” A = 0,28⋅10–6; m = 0,65.

За кривими “прикладене навантаження–видовження зразка” автори

роботи [233] побудували залежності “напруження σ–деформація ε” для

різних значень об’ємної концентрації водню CH у металі. Слід зауважити,

що розраховуючи напруження σ, вони брали до уваги істинні значення

площі поперечного перерізу деформованого зразка. На цій підставі

визначали істинні значення границь текучості σY та міцності σU, а також

руйнівного напруження σf для сталі за різних значень CH (табл. 2.1).

Одержані результати дозволили авторам стверджувати, що для

низьколегованих трубопровідних сталей існує деяке характеристичне

значення концентрації водню CH=CH∗ у металі, коли змінюється механізм
його впливу на деформування та руйнування.

Таблиця 2.1

Істинні значення площ перерізу границь текучості  та міцності ,
Y
U
а також руйнівного напруження  для зразків зі сталі 20 н а різних стадіях
f

деформування за різної об’ємної концентрації водню CH [233]

CH, S  Y S  U S  f  Y  U  f

mol/cm
3
2
mm MPa
0 19,60 16,48 7,67 271 590 932

0,57·10-6 19,44 16,10 7,34 261 585 939

1,77·10-6 19,63 16,07 7,11 230 589 960

2,09·10-6 19,54 16,20 7,04 294 581 969

2,93·10-6 19,63 16,43 7,33 307 575 919

5,40·10-6 19,58 16,65 7,28 291 570 937

76
