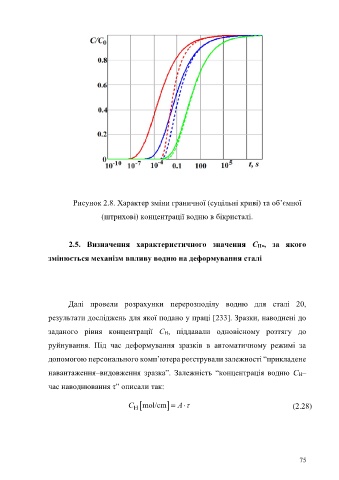

Рисунок 2.8. Характер зміни граничної (суцільні криві) та об’ємної
(штрихові) концентрації водню в бікристалі.

2.5. Визначення характеристичного значення CH∗, за якого

змінюється механізм впливу водню на деформування сталі

Далі провели розрахунки перерозподілу водню для сталі 20,

результати досліджень для якої подано у праці [233]. Зразки, наводнені до

заданого рівня концентрації CH, піддавали одновісному розтягу до

руйнування. Під час деформування зразків в автоматичному режимі за

допомогою персонального комп’ютера реєстрували залежності “прикладене

навантаження–видовження зразка”. Залежність “концентрація водню CH–

час наводнювання τ” описали так:



C H mol/cm  A  (2.28)
