Page 28 - дисертація головей3-converted
P. 28
29

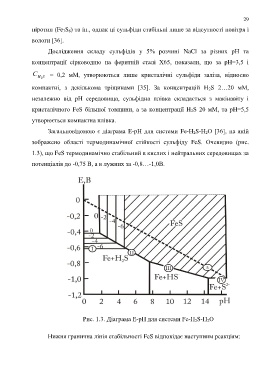

піротин (Fe 7S 8) та ін., однак ці сульфіди стабільні лише за відсутності повітря і
вологи [36].
Дослідження складу сульфідів у 5% розчині NaCl за різних рН та
концентрації сірководню на феритній сталі Х65, показали, що за pH=3,5 і
С H 2 S = 0,2 мМ, утворюються лише кристалічні сульфіди заліза, відносно
компактні, з декількома тріщинами [35]. За концентрацій H 2S 2…20 мМ,
незалежно від рН середовища, сульфідна плівка складається з макінавіту і
кристалічного FeS більшої товщини, а за концентрації H 2S 20 мМ, та рН=5,5
утворюється компактна плівка.
Загальновідомою є діаграма Е-рН для системи Fе-Н 2S-Н 2О [36], на якій
зображено області термодинамічної стійкості сульфіду FeS. Очевидно (рис.
1.3), що FeS термодинамічно стабільний в кислих і нейтральних середовищах за
потенціалів до -0,75 В, а в лужних за -0,8…-1,0В.
Рис. 1.3. Діаграма Е-рН для системи Fе-Н 2S-Н 2О
Нижня гранична лінія стабільності FeS відповідає наступним реакціям:
