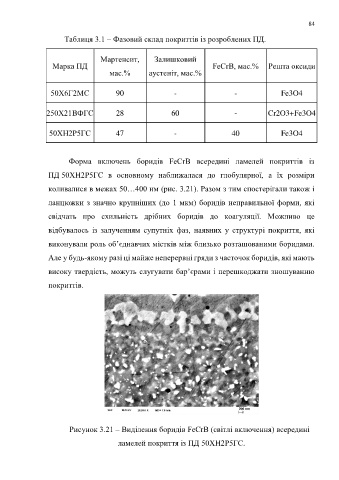

Page 84 - дисертація Головчук

84

Таблиця 3.1 – Фазовий склад покриттів із розроблених ПД.

Мартенсит, Залишковий
Марка ПД FeCrB, мас.% Решта оксиди
мас.% аустеніт, мас.%

50Х6Г2МС 90 - - Fe3O4

250Х21ВФГС 28 60 - Cr2O3+Fe3O4

50ХН2Р5ГС 47 - 40 Fe3O4

Форма включень боридів FeCrB всередині ламелей покриттів із

ПД 50ХН2Р5ГС в основному наближалася до глобулярної, а їх розміри

коливалися в межах 50…400 нм (рис. 3.21). Разом з тим спостерігали також і

ланцюжки з значно крупніших (до 1 мкм) боридів неправильної форми, які

свідчать про схильність дрібних боридів до коагуляції. Можливо це

відбувалось із залученням супутніх фаз, наявних у структурі покриття, які
виконували роль об’єднавчих містків між близько розташованими боридами.

Але у будь-якому разі ці майже неперервні гряди з часточок боридів, які мають
високу твердість, можуть слугувати бар’єрами і перешкоджати зношуванню

покриттів.

Рисунок 3.21 – Виділення боридів FeCrB (світлі включення) всередині

ламелей покриття із ПД 50ХН2Р5ГС.
