66

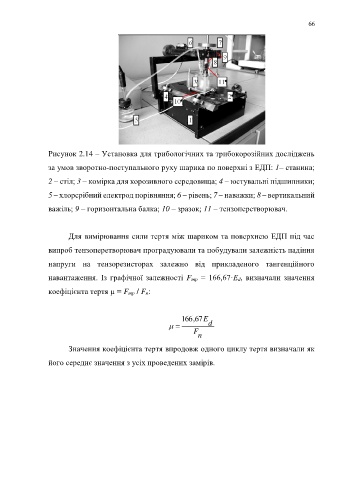

Рисунок 2.14 – Установка для трибологічних та трибокорозійних досліджень

за умов зворотно-поступального руху шарика по поверхні з ЕДП: 1– станина;

2 – стіл; 3 – комірка для корозивного середовища; 4 – юстувальні підшипники;

5 – хлорсрібний електрод порівняння; 6 – рівень; 7 – наважки; 8 – вертикальний

важіль; 9 – горизонтальна балка; 10 – зразок; 11 – тензоперетворювач.

Для вимірювання сили тертя між шариком та поверхнею ЕДП під час

випроб тензоперетворювач проградуювали та побудували залежність падіння

напруги на тензорезисторах залежно від прикладеного тангенційного

навантаження. Із графічної залежності F тр = 166,67·Е d, визначали значення

коефіцієнта тертя µ = F тр / F n:

166 , 67 E
  d
F
n

Значення коефіцієнта тертя впродовж одного циклу тертя визначали як
його середнє значення з усіх проведених замірів.
