Page 69 - дисертація Головчук
P. 69
69
та оксиди шихтових складників в процесі напилювання покриттів були у
рідкому розплавленому стані.
Елемент Мас.%
O 39.52
Al 5.35
Cr 3.15
Fe 51.98

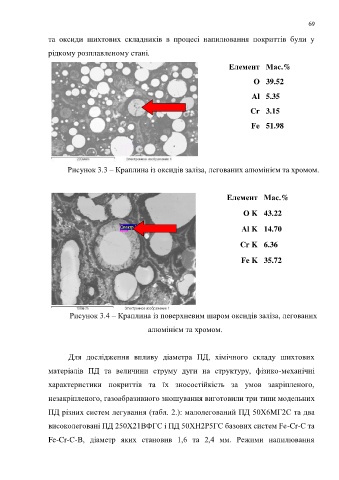

Рисунок 3.3 – Краплина із оксидів заліза, легованих алюмінієм та хромом.
Елемент Мас.%
O K 43.22
Al K 14.70
Cr K 6.36
Fe K 35.72
Рисунок 3.4 – Краплина із поверхневим шаром оксидів заліза, легованих
алюмінієм та хромом.
Для дослідження впливу діаметра ПД, хімічного складу шихтових
матеріалів ПД та величини струму дуги на структуру, фізико-механічні
характеристики покриттів та їх зносостійкість за умов закріпленого,
незакріпленого, газоабразивного зношування виготовили три типи модельних
ПД різних систем легування (табл. 2.): малолегований ПД 50Х6МГ2С та два
високолеговані ПД 250Х21ВФГС і ПД 50ХН2Р5ГС базових систем Fe-Cr-C та
Fe-Cr-С-B, діаметр яких становив 1,6 та 2,4 мм. Режими напилювання
