Page 128 - дисертація Головчук

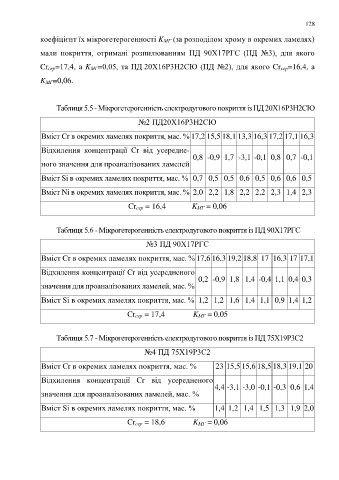

128

коефіцієнт їх мікрогетерогенності K МГ (за розподілом хрому в окремих ламелях)

мали покриття, отримані розпилюванням ПД 90Х17РГС (ПД №3), для якого

Cr сер=17,4, а K МГ=0,05, та ПД 20Х16Р3Н2СЮ (ПД №2), для якого Cr сер=16,4, а

K МГ=0,06.

Таблиця 5.5 - Мікрогетерогенність електродугового покриття із ПД 20Х16Р3Н2СЮ

№2 ПД20Х16Р3Н2СЮ

Вміст Cr в окремих ламелях покриття, мас. % 17,2 15,5 18,1 13,3 16,3 17,2 17,1 16,3

Відхилення концентрації Cr від усередне-
0,8 -0,9 1,7 -3,1 -0,1 0,8 0,7 -0,1
ного значення для проаналізованих ламелей

Вміст Si в окремих ламелях покриття, мас. % 0,7 0,5 0,5 0,6 0,5 0,6 0,6 0,5

Вміст Ni в окремих ламелях покриття, мас. % 2,0 2,2 1,8 2,2 2,2 2,3 1,4 2,3

Cr сер = 16,4 K МГ = 0,06

Таблиця 5.6 - Мікрогетерогенність електродугового покриття із ПД 90Х17РГС
№3 ПД 90Х17РГС

Вміст Cr в окремих ламелях покриття, мас. % 17,6 16,3 19,2 18,8 17 16,3 17 17,1

Відхилення концентрації Cr від усередненого
0,2 -0,9 1,8 1,4 -0,4 1,1 0,4 0,3
значення для проаналізованих ламелей, мас. %

Вміст Si в окремих ламелях покриття, мас. % 1,2 1,2 1,6 1,4 1,1 0,9 1,4 1,2

Cr сер = 17,4 K МГ = 0,05

Таблиця 5.7 - Мікрогетерогенність електродугового покриття із ПД 75Х19Р3С2

№4 ПД 75Х19Р3С2

Вміст Cr в окремих ламелях покриття, мас. % 23 15,5 15,6 18,5 18,3 19,1 20

Відхилення концентрації Cr від усередненого
4,4 -3,1 -3,0 -0,1 -0,3 0,6 1,4
значення для проаналізованих ламелей, мас. %

Вміст Si в окремих ламелях покриття, мас. % 1,4 1,2 1,4 1,5 1,3 1,9 2,0

Cr сер = 18,6 K МГ = 0,06
