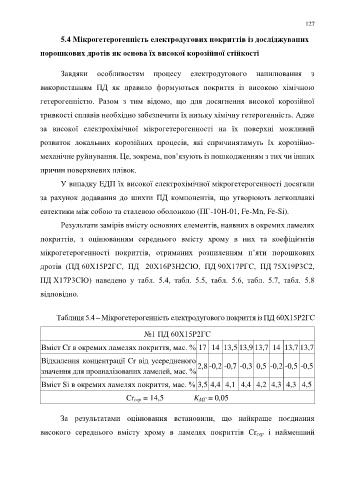

Page 127 - дисертація Головчук

127

5.4 Мікрогетерогенність електродугових покриттів із досліджуваних

порошкових дротів як основа їх високої корозійної стійкості

Завдяки особливостям процесу електродугового напилювання з

використанням ПД як правило формуються покриття із високою хімічною

гетерогенністю. Разом з тим відомо, що для досягнення високої корозійної

тривкості сплавів необхідно забезпечити їх низьку хімічну гетерогенність. Адже

за високої електрохімічної мікрогетерогенності на їх поверхні можливий

розвиток локальних корозійних процесів, які спричинятимуть їх корозійно-

механічне руйнування. Це, зокрема, пов’язують із пошкодженням з тих чи інших

причин поверхневих плівок.

У випадку ЕДП їх високої електрохімічної мікрогетерогенності досягали

за рахунок додавання до шихти ПД компонентів, що утворюють легкоплавкі

евтектики між собою та сталевою оболонкою (ПГ-10Н-01, Fe-Mn, Fe-Si).

Результати замірів вмісту основних елементів, наявних в окремих ламелях

покриттів, з оцінюванням середнього вмісту хрому в них та коефіцієнтів

мікрогетерогенності покриттів, отриманих розпиленням п’яти порошкових

дротів (ПД 60Х15Р2ГС, ПД 20Х16Р3Н2СЮ, ПД 90Х17РГС, ПД 75Х19Р3С2,

ПД Х17Р3СЮ) наведено у табл. 5.4, табл. 5.5, табл. 5.6, табл. 5.7, табл. 5.8

відповідно.

Таблиця 5.4 – Мікрогетерогенність електродугового покриття із ПД 60Х15Р2ГС

№1 ПД 60Х15Р2ГС

Вміст Cr в окремих ламелях покриття, мас. % 17 14 13,5 13,9 13,7 14 13,7 13,7

Відхилення концентрації Cr від усередненого 2,8 -0,2 -0,7 -0,3 0,5 -0,2 -0,5 -0,5
значення для проаналізованих ламелей, мас. %

Вміст Si в окремих ламелях покриття, мас. % 3,5 4,4 4,1 4,4 4,2 4,3 4,3 4,5

Cr сер = 14,5 K МГ = 0,05

За результатами оцінювання встановили, що найкраще поєднання

високого середнього вмісту хрому в ламелях покриттів Cr сер і найменший
