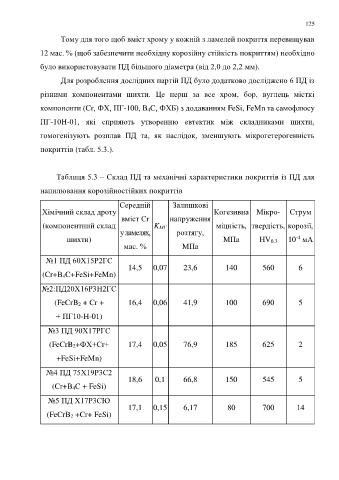

Page 125 - дисертація Головчук

125

Тому для того щоб вміст хрому у кожній з ламелей покриття перевищував

12 мас. % (щоб забезпечити необхідну корозійну стійкість покриттям) необхідно

було використовувати ПД більшого діаметра (від 2,0 до 2,2 мм).

Для розроблення дослідних партій ПД було додатково досліджено 6 ПД із

різними компонентами шихти. Це перш за все хром, бор, вуглець місткі

компоненти (Cr, ФХ, ПГ-100, B 4C, ФХБ) з додаванням FeSi, FeMn та самофлюсу

ПГ-10Н-01, які сприяють утворенню евтектик між складниками шихти,

гомогенізують розплав ПД та, як наслідок, зменшують мікрогетерогенність

покриттів (табл. 5.3.).

Таблиця 5.3 – Склад ПД та механічні характеристики покриттів із ПД для

напилювання корозійностійких покриттів

Середній Залишкові
Хімічний склад дроту Когезивна Мікро- Струм
вміст Cr напруження
(компонентний склад K МГ міцність, твердість, корозії,
у ламелях, розтягу,
-4
шихти) МПа HV 0,3 10 мА
мас. % МПа

№1 ПД 60Х15Р2ГС
14,5 0,07 23,6 140 560 6
(Cr+B 4C+FeSi+FeMn)

№2:ПД20Х16Р3Н2ГС

(FeCrB 2 + Cr + 16,4 0,06 41,9 100 690 5

+ ПГ10-Н-01)

№3 ПД 90Х17РГС
(FeCrB 2+ФХ+Cr+ 17,4 0,05 76,9 185 625 2

+FeSi+FeMn)

№4 ПД 75Х19Р3С2
18,6 0,1 66,8 150 545 5
(Cr+B 4C + FeSi)

№5 ПД Х17Р3СЮ
17,1 0,15 6,17 80 700 14
(FeCrB 2 +Cr+ FeSi)
