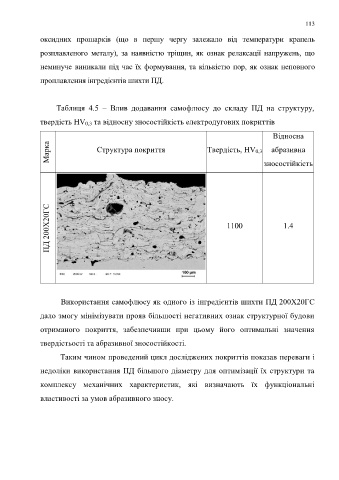

Page 113 - дисертація Головчук

113

оксидних прошарків (що в першу чергу залежало від температури крапель

розплавленого металу), за наявністю тріщин, як ознак релаксації напружень, що

неминуче виникали під час їх формування, та кількістю пор, як ознак неповного

проплавлення інгредієнтів шихти ПД.

Таблиця 4.5 – Влив додавання самофлюсу до складу ПД на структуру,

твердість НV 0,3 та відносну зносостійкість електродугових покриттів

Відносна
Марка Структура покриття Твердість, НV 0,3 абразивна

зносостійкість

ПД 200Х20ГС 1100 1.4

Використання самофлюсу як одного із інгредієнтів шихти ПД 200Х20ГС

дало змогу мінімізувати прояв більшості негативних ознак структурної будови

отриманого покриття, забезпечивши при цьому його оптимальні значення

твердістьості та абразивної зносостійкості.

Таким чином проведений цикл досліджених покриттів показав переваги і

недоліки використання ПД більшого діаметру для оптимізації їх структури та

комплексу механічних характеристик, які визначають їх функціональні

властивості за умов абразивного зносу.
